KIT EVOLUX PUNTUAL

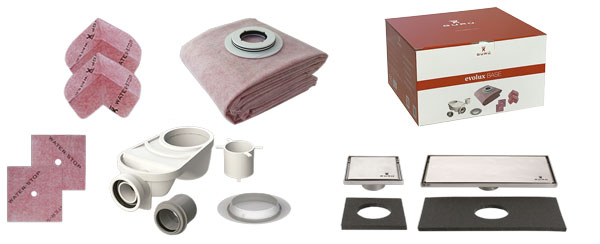

Conjunto base

Contiene lo necesario para instalar el desagüe y realizar la protección impermeable de la ducha de obra.

Está formado por:

• LA IMPERMEABILIZACIÓN

Una lámina impermeable WATER-STOP sellada en fábrica a un adaptador para su conexión al sumidero y para recibir la cazoleta con la rejilla.

Está disponible en dos formatos: 1,5 x 2 m

• EL DESAGÜE

Sumidero del Sistema EVOLUX con salida horizontal DN/DE 50 – (50 M) con sifón de 50 mm de altura con posibilidad de anulación.

Manguito de conexión a tuberías con junta deslizante DN/DI 50 – (50 H).

• LOS ACCESORIOS PARA INSTALACIÓN Y MANTENIMIENTO

Tapa para cubrir la boca del sumidero durante la instalación.

Cestillo recoge pelos.

Está formado por un cuadrante de lámina WATER-STOP de 1,5 x 2 m (3 m²) con el adaptador de conexión en posición central.

Para ser usado con los modelos de desagüe puntual que generalmente van separados de las paredes y con pendientes a 4 aguas. Situar el desagüe en posición central reduce al mínimo la altura de instalación.

También se puede usar con desagüe lineal con la canaleta en posición centrada longitudinal o transversal y pendiente a 2 o 4 aguas. Esta disposición requiere la mínima longitud de las pendientes, reduciendo la altura de instalación.

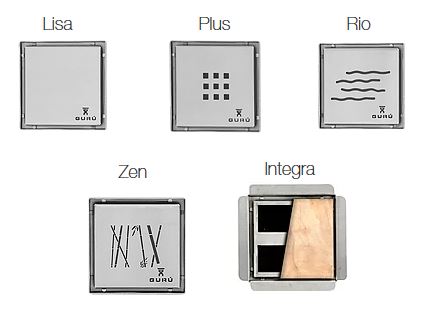

Rejillas 11.6 x 11.6

• Rejilla cuadrada para drenaje puntual con 4 aguas.

• Cazoleta de dimensiones externas 11.6 x 11.6 cm con pendientes internas y rejilla de 10 x 10 cm. Con una garganta diagonal de 6 mm de ancho.

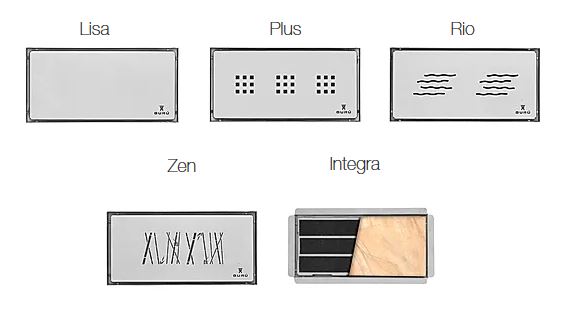

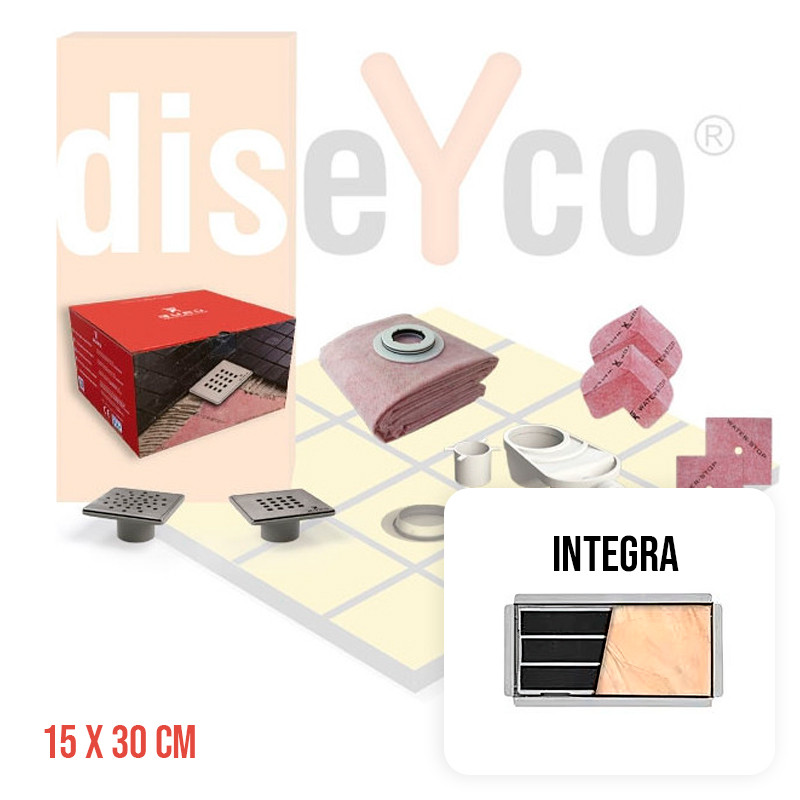

Rejillas 15 x 30

• Rejilla rectangular de nueva tendencia estética para desagüe puntual convencional a 4 aguas o a 3 aguas si se instala adosado a la pared utilizando el accesorio PERFIL LATERAL.

• Cazoleta de dimensiones exteriores 15 x 30 cm con pendientes internas y rejilla de 13,4 x 28,4 cm. Con ranura de drenaje perimetral de 6 mm de anchura.
